隨著流媒體技術的發展，短影片、直播等平臺的興起，以及疫情影響下網路授課場景的增加，對於麥克風的需求在快速上升。並且相較於傳統片場的影片製作方式，隨時隨地記錄生活的方式對於麥克風的使用便捷性和便攜性提出了更高的要求。
我愛音訊網近期拿到了一款體積小巧，使用便捷的無線領夾麥克風M9。其採用了2.4G藍芽無線通訊技術，接收器自帶插頭，搭配手機、平板、電腦等終端即插即用。並且支援一拖二，單接收器配備兩個發射器，實現雙人同時錄製。支援DSP降噪技術，收音準確清晰。下面就讓我們來詳細看看這款產品有多小巧，又採用了哪些配置實現清晰收音功能吧~
一、無線領夾麥克風 M9 開箱

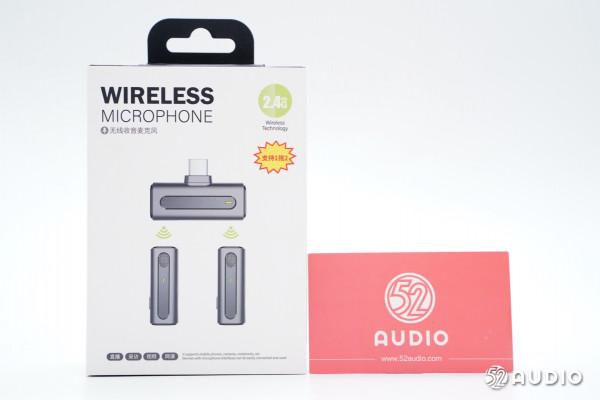

包裝盒正面大面積展示了產品外觀渲染圖，突顯了一拖二的產品特點。其他資訊有產品名稱無線收音麥克風、2.4g無線技術，和直播、採訪、影片、網課等使用場景。

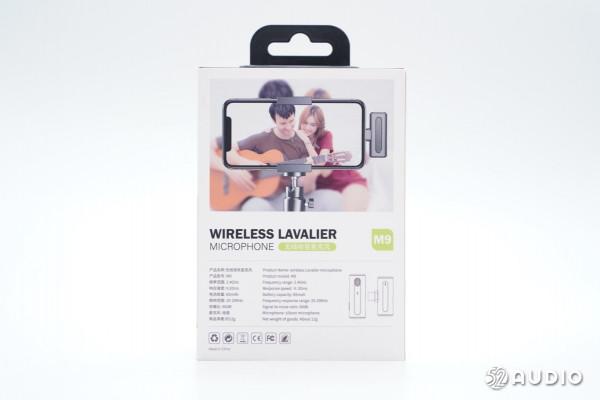

背面設計有使用場景圖，以及產品的部分引數資訊。產品名稱：無線領夾麥克風，產品型號：M9，頻率範圍：2.4GHz，響應速度：≤20ms，電池容量：65mAh，頻率響應：20-20KHz，信噪比：60dB，麥克風：矽麥，商品淨重：約12g。
包裝盒側邊圖文展示了三項產品功能特點：DSP降噪、準確收音、音質清晰。
包裝盒另外一側展示有產品介面資訊，此次拆解的是蘋果Lightning介面。
包裝盒內物品一覽。

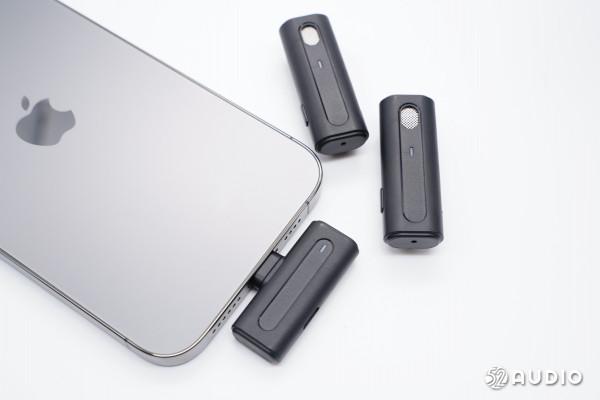

無線領夾麥克風 M9 整體外觀一覽，接收器採用Lightning介面。

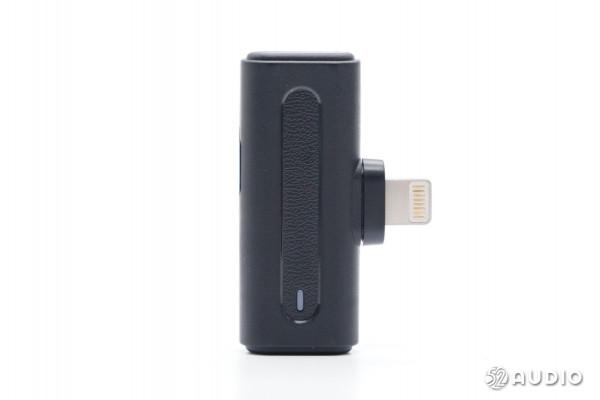

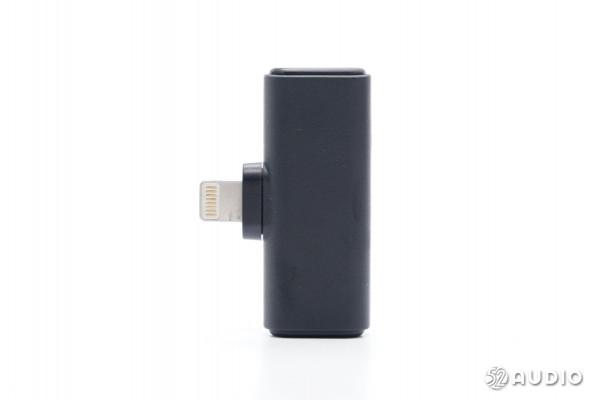

無線領夾麥克風 M9 接收器外觀一覽，正面中間設定有凹面，內部設計有類皮革紋理，下方有一顆指示燈用於反饋接收器狀態。
右側設定有Lightning介面，可以在使用時從此處為手機充電。
使用無線領夾麥克風時充電狀態展示。
接收器背面特寫。

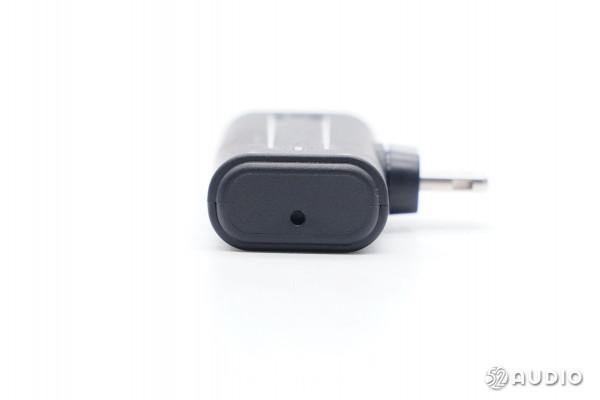

接收器底部是復位按鍵開孔。

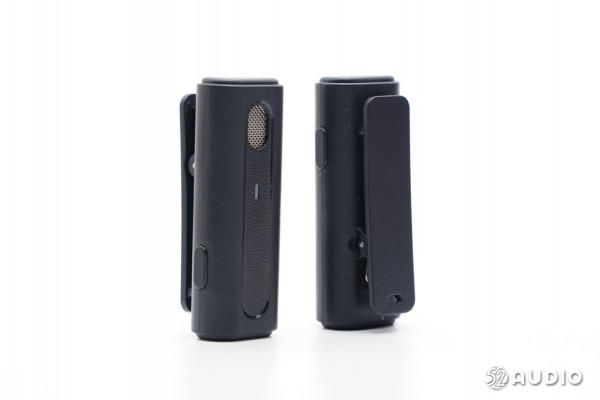

發射器整體外觀一覽，採用了與接收器同樣的設計風格，體積小巧輕盈，背部有一體式領夾。

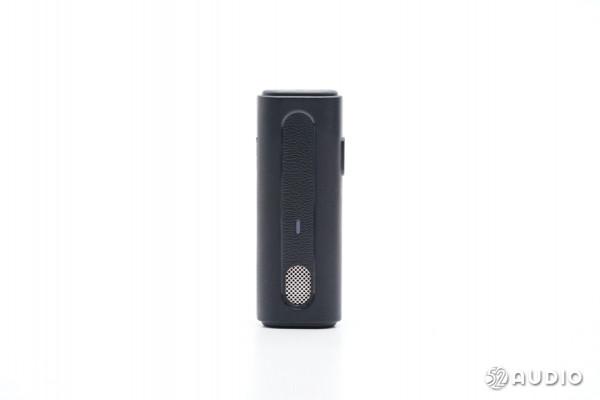

發射器正面設定麥克風收音孔，以及用於反饋麥克風錄音狀態的指示燈。
麥克風開孔特寫，內部金屬網罩防護。
發射器採用了Type-C介面充電。
另外一側是一顆麥克風收音開/關按鍵。
接收器頂部同樣設定有復位按鍵開孔。
無線領夾麥克風M9使用狀態展示，即插即用非常便捷。
經我愛音訊網實測，無線領夾麥克風M9 整體重量約為19.3g。
接收器重量僅約為4.5g，非常輕盈。
發射器重量約為7.5g，同樣非常輕盈，佩戴不會出現墜衣領的尷尬。

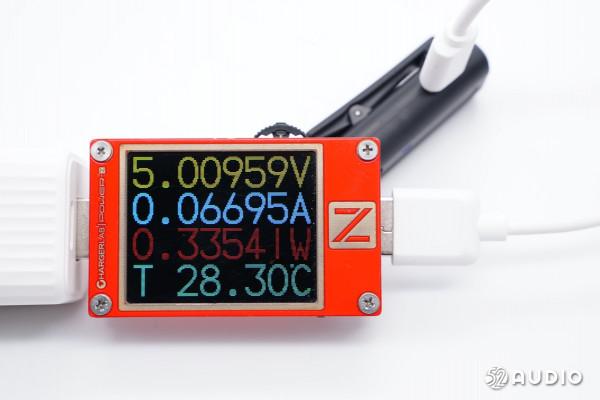

我愛音訊網採用ChargerLAB POWER-Z KT002行動式電源測試儀對無線領夾麥克風M9發射器進行有線充電測試，輸入功率約為0.34W。
二、無線領夾麥克風 M9 拆解
從開箱可以瞭解到這款產品小巧輕便的外觀設計，以及便捷的使用方式。下面進入拆解部分，看看其內部結構配置資訊~
接收器拆解

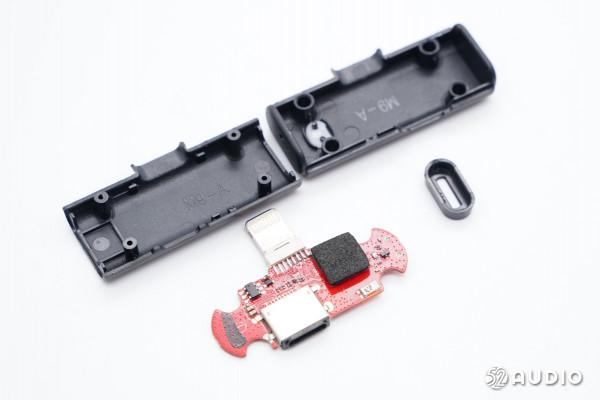

開啟接收器腔體，小巧體積內部結構設計也比較簡單，所有元器件設定在主機板上。
指示燈導光柱特寫。
主機板正面電路一覽。
主機板背面電路一覽。
Lightning插頭特寫。
主機板上覆位按鍵特寫，對應外殼開孔，無法連線時可進行恢復出廠設定。
Lightning電源輸入介面母座特寫，沉板焊接，降低主機板厚度。
一顆無標的IC。
Lightning介面旁的介面IC，絲印資訊被抹除。
SKY66407 低功耗藍芽前端模組，來自思佳訊，用於藍芽訊號放大。

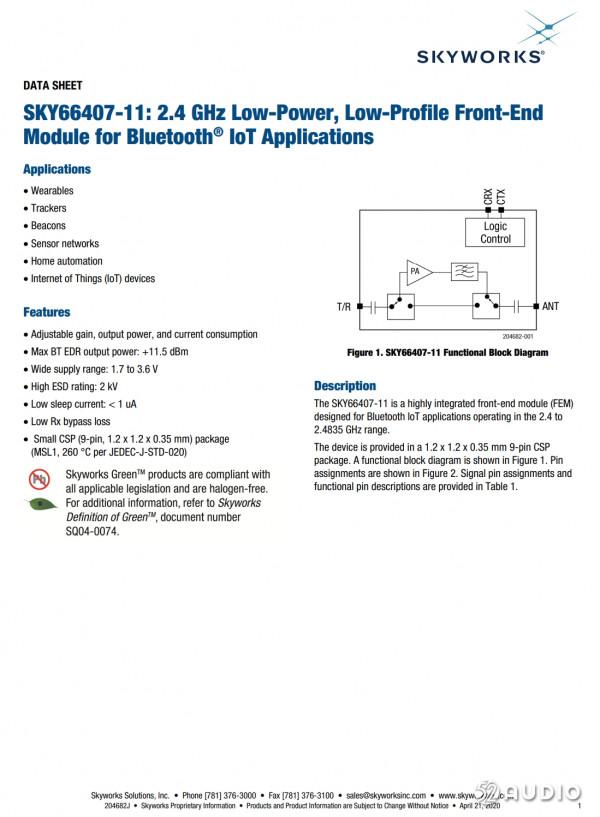

思佳訊 SKY66407 詳細資料。
絲印SJ的穩壓IC。

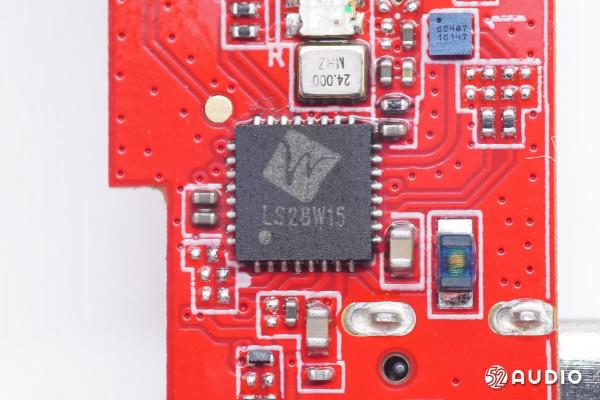

絲印LS28W15的2.4G音訊晶片，用於無線連線。
24.000MHZ的晶振特寫，為音訊晶片提供時鐘。

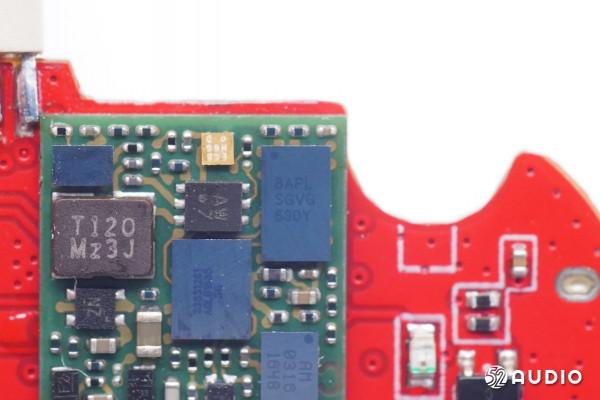

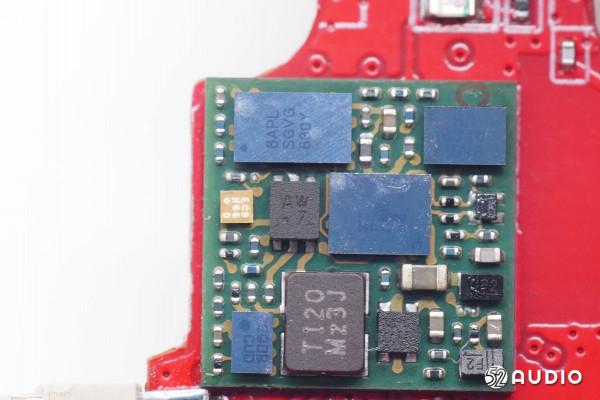

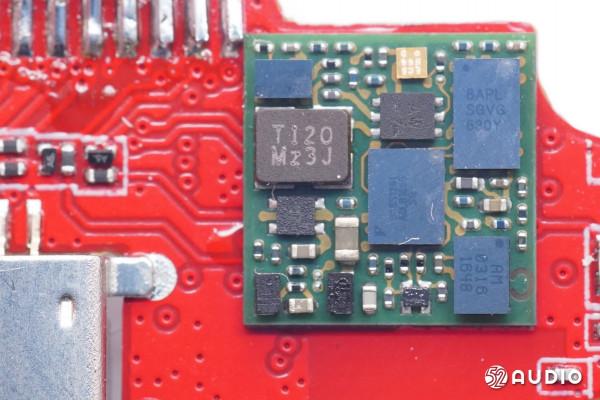

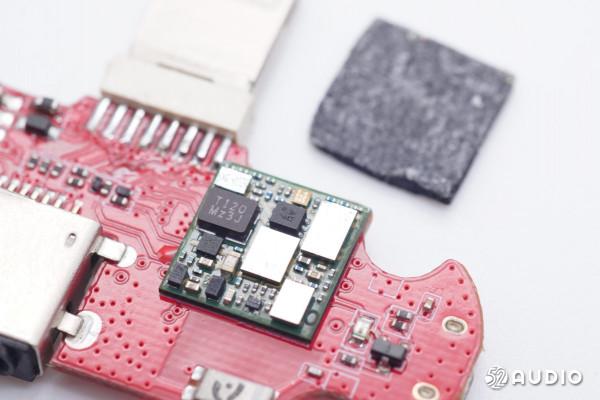

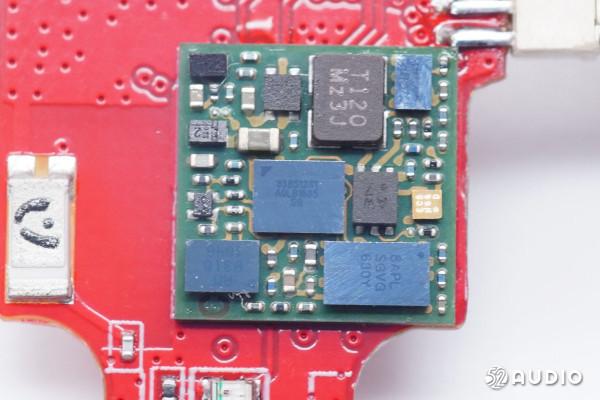

主機板上獨立設定了LAM模組（Lightning Audio Module），將接收到的發射器音訊訊號進行處理輸送到手機。
絲印T120 Mz3J的晶振。
一顆無標的IC。
絲印NZ的IC。
絲印AW的IC。
絲印ECB的IC。
Cirrus Logic凌雲邏輯338S1261轉換器 ，負責數模轉換。
絲印AM 0316的IC。
絲印8APL SGVG的IC。
無線麥克風陶瓷藍芽天線特寫，用於無線傳輸。
發射器拆解
撬開發射器蓋板。

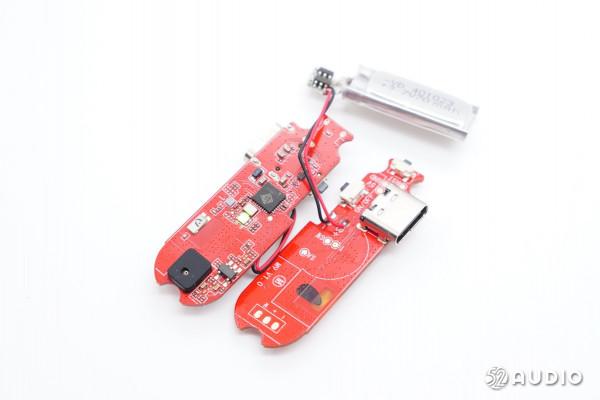

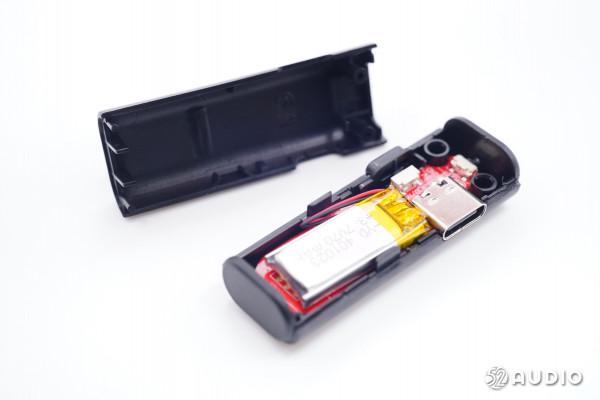

發射器內部結構一覽。
麥克風收音孔內部金屬蓋板特寫。
指示燈導光柱特寫，熱熔固定。
發射器一側元器件一覽，固定有電池單元。
發射器背面元器件一覽，右側MEMS收音麥克風透過聲學結構防護，提升收音效能。

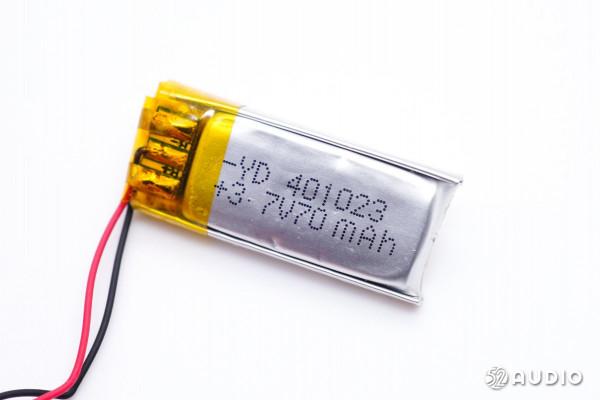

內建鋰離子軟包電池型號：YD 401023，額定容量：70mAh，額定電壓：3.7V。

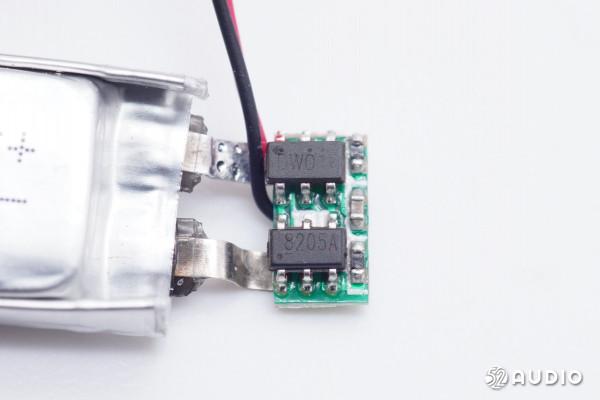

電池配備有電路保護板，小板上設定有DW01保護晶片
和8205A電池保護管。
Type-C充電介面母座特寫。

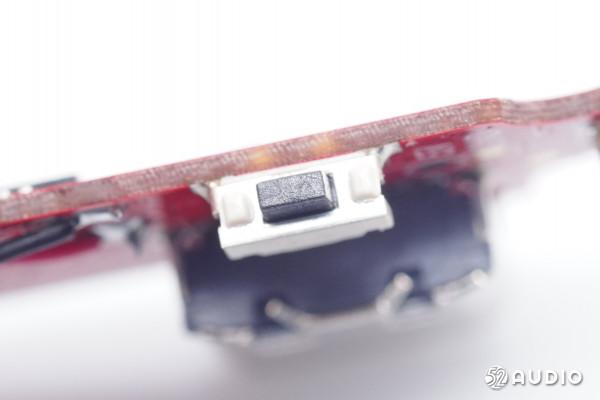

發射器復位按鍵特寫。
發射器麥克風開關特寫。
絲印LS28W15的2.4G音訊晶片，用於無線連線。

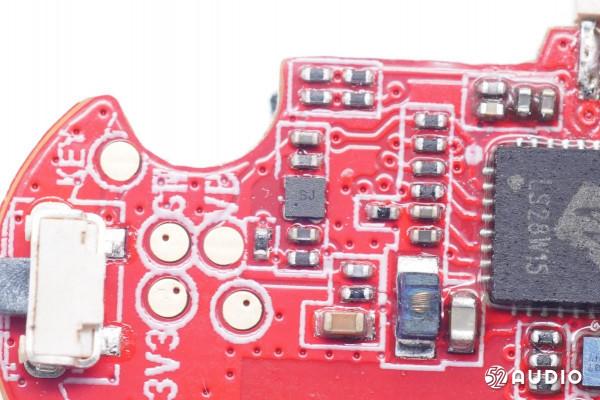

絲印11 A8的穩壓IC。

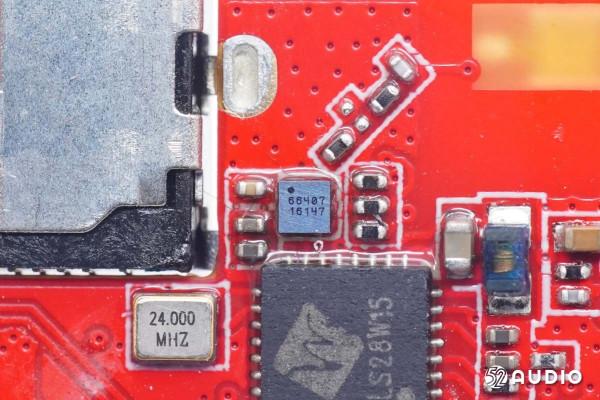

與接收器內相同型號的SKY66407低功耗藍芽前端模組，用於藍芽訊號放大。

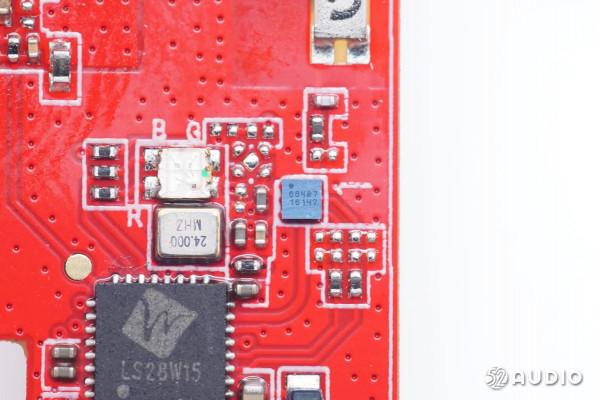

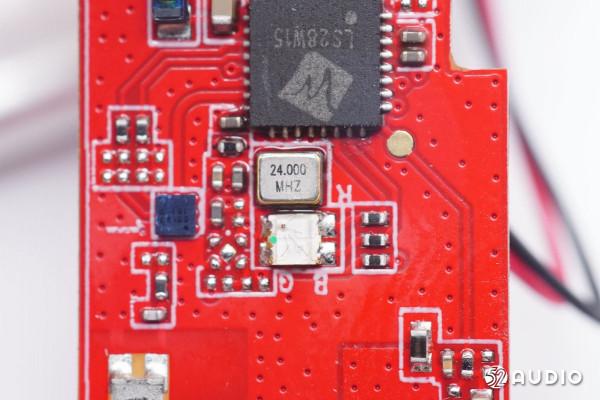

24.000MHZ的晶振特寫，下方是LED指示燈。

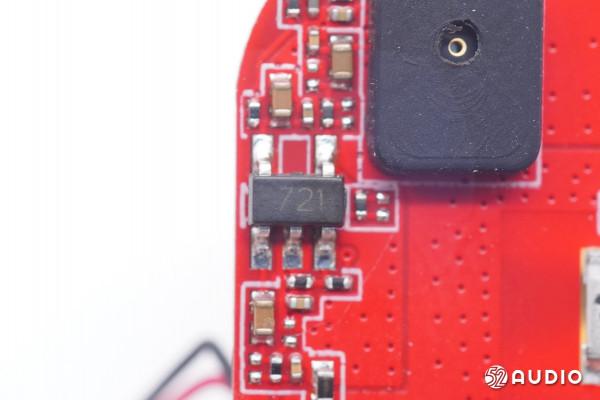

絲印721的單運放，用於放大麥克風聲音。
發射器陶瓷藍芽天線特寫。

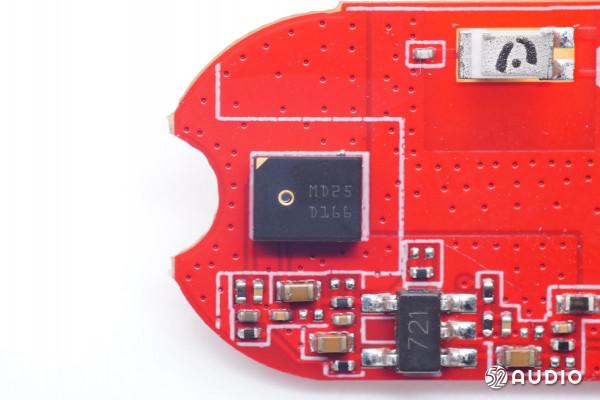

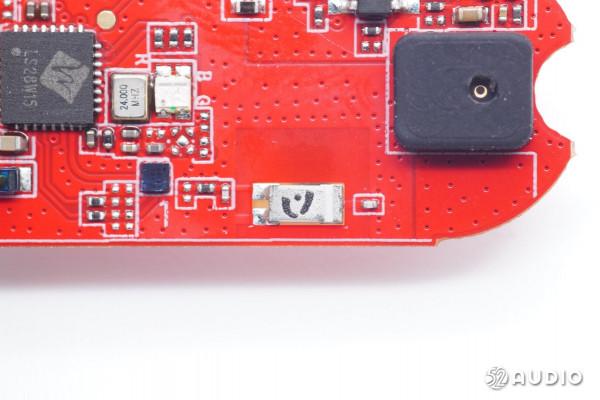

鐳雕MD25 D166的MEMS麥克風特寫，用於無線領夾麥克風收音。
另外一個發射器內部結構配置相同。
一拖二無線收音麥克風 M9 拆解全家福。
三、我愛音訊網總結
無線領夾麥克風M9在外觀設計上非常的小巧輕盈，4.5g的接收器重量僅相當於一隻TWS耳機，發射器重量也僅為7.5g，搭配一體式的領夾，輕鬆佩戴且沒有明顯負重感，避免佩戴衣領墜落的尷尬。使用上Lightning介面即插即用，還設定了充電介面，使用時也能為耳機充電。
內部結構配置方面比較簡潔，接收器內主機板上採用了絲印LS28W15的2.4G音訊晶片，用於無線連線；配備了思佳訊SKY66407低功耗藍芽前端模組，將藍芽訊號放大，用於更遠距離傳輸。主機板上獨立設定了LAM模組（Lightning Audio Module），將接收到的發射器音訊訊號進行處理輸送到手機。
發射器方面，內建了70mAh鋰電池，採用了Type-C介面輸入電源；主機板上同樣採用了思佳訊SKY66407低功耗藍芽前端模組和LS28W15的2.4G音訊晶片，用於無線連線傳輸。一顆MEMS麥克風用於收音，透過運算放大器放大模擬訊號傳輸給音訊晶片處理。
